Тренер по холодильному оборудованию

Компания образовательного оборудования Гуандун Чжунцай, ООО. является одним из самых надежных производителей и поставщиков холодильных тренажеров в Китае. Добро пожаловать на покупку высококачественного оборудования для инженерного образования на нашем заводе. Кроме того, доступен сервис OEM и ODM.

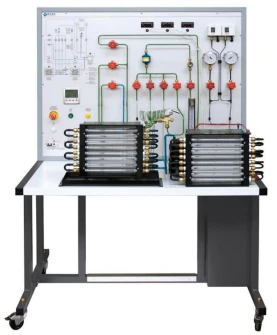

Тренер по холодильному оборудованию

ZCZLRX-02H

Продукт Описание:

Этот тренажер предназначен для углубленного-изучения цикла сжатия пара. Это позволяет изменять условия нагрузки конденсатора и испарителя, использовать альтернативные устройства для расширения газа, успешно справляться с непредвиденными эксплуатационными ситуациями, такими как блокировка потока хладагента или неправильная заправка газа внутри контура. Студенты могут ознакомиться с диаграммой давления хладагента-энтальпии и оценить тепловые балансы, соответствующие различным компонентам цикла, используя набор промышленных приборов оборудования.

Технические характеристикиция:

Стальная конструкция установлена ​​на колесах, окрашена и обработана в печи.

Цветная шелкография-трафаретная-схема гидравлического контура с предупредительными светодиодами.

Герметичный компрессор.

Конденсатор принудительного-воздуха с регулируемым расходом, настраиваемым потенциометром, оснащен 8 стеклянными трубками для отображения процесса конденсации хладагента.

Испаритель с принудительным-воздухом и переменным расходом, настраиваемым потенциометром, оснащен 8 стеклянными трубками для отображения процесса испарения хладагента.

Устройства для жидкостного ламинирования: внутренний уравнительный термостатический клапан, 3 капиллярные трубки разной геометрии.

Ресивер жидкости, сепаратор жидкости.

Запорные-клапаны, смотровое стекло, фильтр дегидратора.

Клапан для создания вакуума, заправки и восстановления хладагента.

Трубы, соединяющие различные компоненты, окрашены в разные цвета.

Полный набор инструментов для сбора данных, в том числе:

Расходомер, манометры высокого- и низкого-давления.

3 электронных термометра с датчиками Pt100 для установки в несколько контрольных точек гидравлического контура.

Цифровой мультиметр.

Реле высокого- и низкого-давления.

Термомагнитная – кнопка контроля утечки на землю.

Аварийная кнопка.

Вес: 120 кг.

Размеры: 1550 х 750 х 1800 мм.

Результаты обучения:

Проверка срабатывания пусковых и предохранительных устройств установки.

Изучение работы термостатического расширительного клапана.

Анализ поведения системы в сравнении с изменением:

Расширительное устройство. Перегрев (при использовании термостатического расширительного клапана). Расход воздуха в конденсаторе и/или испарителе. Заправка хладагента в систему.

Построение цикла на диаграмме давления хладагента-энтальпии.

Сбор данных и расчет: Перегрев термостатического клапана. Тепловые балансы, соответствующие испарителю, конденсатору и компрессору. Массовый расход хладагента. Идеальный и реальный EER. Эффективность объемного сжатия.

Устранение неполадок системы и ее компонентов.
